Ola Stedje Hanserud

Det første innlegget om tegning, Å tegne et mikrohus, del 1, tok for seg den enkleste tegneformen. Altså å tegne vegger, trapp, kjøkken etc. som bokser av ulik størrelse og fasong for å få en følelse av hvordan rommet blir. Det er en nyttig tegnemåte som jeg brukte parallelt hele veien for å sjekke om jeg var fornøyd med romløsningen og plassutnyttelsen før jeg tegnet de ulike delene i detalj. Eller justerte detaljene.

Vi bygger imidlertid ikke hus av bokser. Mer detaljerte tegninger må på bordet for å se hvordan reisverket faktisk settes sammen av trebjelker. Ved hjelp av Trehusboka (se innlegg om boktips) og studering av bilder fra andre mikrohus prøvde jeg etter beste evne å bygge huset digitalt. Et par ganger fikk jeg hjelp av en arkitekt over video for å diskutere løsninger jeg var i tvil om hvordan jeg skulle løse. Jeg delte skjerm, snudde rundt på modellen, zoomet inn på de usikre punktene og fikk gode tips. Å få til en bygning som er stødig nok og samtidig så lett som mulig gjør at ikke alle de tradisjonelle teknikkene er like overførbare. Trikset er å skjønne hvor (mye) du kan gå ned på dimensjonene, eller ta andre lure grep, uten at det får store konsekvenser for bygget.

Jeg lærte å bruke tegneprogrammet SketchUp* for dette byggeprosjektet og har blitt helt fan. Innføringsvideoene for SketchUp fra Tiny Nest Project er en altfor godt skjult hemmelighet og anbefales på det varmeste. På en pedagogisk måte lærer de deg å bli gradvis mer avansert i programmet – fra det helt grunnleggende – for å spesifikt tegne et mikrohus til minste detalj. Den lille kostnaden for å få tilgang til videoene er kanskje den beste investeringen jeg gjorde i hele prosjektet. I tillegg til den brukte kappsagen. Og jeg er ikke sponset av Tiny Nest/Trimble. Eller Dewalt.

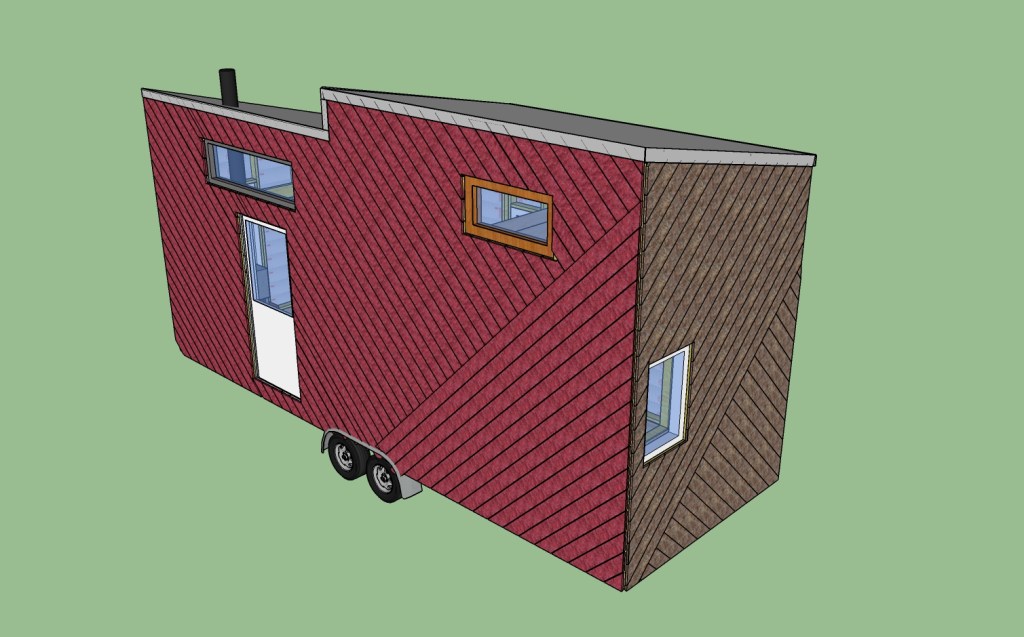

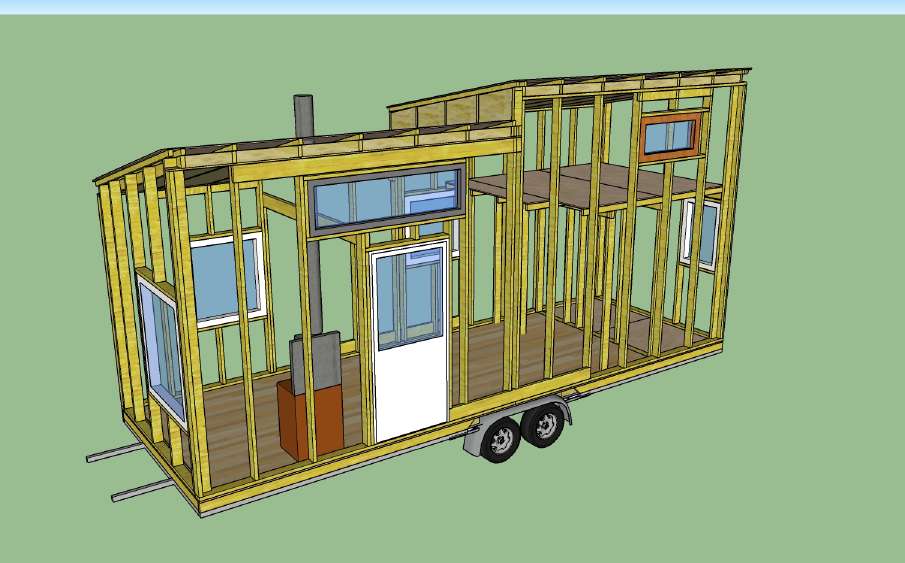

Med et tegneprogram som SketchUp kan du tegne huset lag for lag, og hvert lag kan skrus av og på som det passer. Et lag kan for eksempel være reisverket i den ene langsiden av huset. Et annet lag kan være isolasjonen inne i det reisverket. Dette er nyttig når du trenger å se kun en del av huset og ikke alt på en gang. Bildene over er tatt fra samme modell, med ulike lag slått på, og fra litt ulike vinkler.

Verdien av et slikt tegneprogram kan ikke overdrives. I en detaljert tegning kan du oppdage svakheter og konflikter før du i det hele tatt har slått en eneste negl. Det er antagelig sparte materialer og frustrasjon. Kan ikke garantere for spart smerte.

Det finnes flere andre programmer for å modellere i 3D, og mange er helt sikkert fullt brukbare. Jeg har ikke prøvd noe annet enn SketchUp og har derfor ikke noe grunnlag for å mene noe om alternativene.

* Mer spesifikt: SketchUp Make 2017, den siste gratis nedlastbare versjonen. Ikke online-versjonen. Den første Tiny Nest-videoen forklarer at denne er mer intuitiv å bruke enn dagens online-versjon, og de guider deg også fram til hvor den kan lastes ned i systemet til programvareprodusenten Trimble.

Edit (03.05.2025): SketchUp Make 2017 kan ikke lenger lastes ned fra nettsidene til SketchUp – nå er det bare SketchUp Pro som kan lastes ned, men den koster litt. Det finnes fortsatt en gratis online SketchUp-versjon.
